Diagram Ishikawy (rybiej ości) — metoda 5M i przykłady

Czym jest diagram Ishikawy (rybiej ości)

Diagram Ishikawy to wizualne narzędzie analizy przyczynowo-skutkowej, które pozwala uporządkować i zwizualizować wszystkie potencjalne przyczyny konkretnego problemu jakościowego. Nazwa „rybia ość" pochodzi od kształtu: problem znajduje się po prawej stronie (głowa), główna oś poziomo (kręgosłup), a kategorie przyczyn rozchodzą się skośnie jak ości szkieletu ryby. W literaturze angielskojęzycznej funkcjonuje pod nazwą fishbone diagram lub cause-and-effect diagram.

Diagram należy do tzw. Siedmiu podstawowych narzędzi jakości (Q7) zaproponowanych przez Kaoru Ishikawę. Obok niego w tej grupie znajdują się: histogram, wykres Pareto, karty kontrolne Shewharta (zobacz nasz przewodnik po SPC), arkusz kontrolny, wykres punktowy i stratyfikacja.

Najważniejsze założenie: diagram Ishikawy nie udowadnia żadnej przyczyny — on ją hipotetyzuje. To narzędzie myślowe, które uporządkowuje zespół wokół potencjalnych przyczyn. Weryfikacja, która z hipotez jest faktyczną przyczyną źródłową, wymaga danych: SPC, eksperymentu, analizy korelacji albo metody 5 Why drążącej w wybraną gałąź.

Historia — Kaoru Ishikawa i Toyota

Diagram opracował Kaoru Ishikawa w 1968 roku w stoczni Kawasaki Heavy Industries. Ishikawa, profesor Uniwersytetu Tokijskiego, prowadził wówczas konsultacje jakościowe dla japońskiego przemysłu. Szukał narzędzia, które pozwoliłoby inżynierom i robotnikom wspólnie analizować problemy produkcyjne — narzędzia prostszego od metod statystycznych, ale jednocześnie usystematyzowanego.

Diagram rozprzestrzenił się błyskawicznie. Toyota uczyniła go elementem Toyota Production System, gdzie zespół na hali (kółka jakości — quality circles) używał Ishikawy do codziennej analizy problemów. W latach 80. metoda dotarła do USA i Europy z japońską „eksportowaną" filozofią jakości — TQM, Lean, Six Sigma. Dziś jest standardem na każdej certyfikacji jakościowej i obowiązkowym elementem szkoleń inżynierów.

Anatomia diagramu — głowa, ości, pod-ości

Diagram Ishikawy ma trzy poziomy hierarchii, które trzeba rozumieć przed budową własnego.

• Głowa (problem): prawym końcem diagramu. Sformułowanie problemu musi być precyzyjne — nie „niska jakość", tylko „wskaźnik braków przekracza 3% na linii montażowej C w II zmianie".
• Główne ości (kategorie przyczyn): standardowo pięć (5M) lub sześć (6M). Każda ość odpowiada za jeden obszar potencjalnych przyczyn.
• Pod-ości (szczegółowe przyczyny): wewnątrz każdej kategorii konkretne przyczyny. Mogą mieć jeszcze niższy poziom (przyczyny przyczyn), jeśli sytuacja tego wymaga.

Dobrze zbudowany diagram ma między 15 a 50 pojedynczych pod-ości. Mniej — analiza była powierzchowna. Więcej — diagram staje się nieczytelny i zespół traci fokus. Jeśli problem wymaga 80+ przyczyn, prawdopodobnie jest źle sformułowany i należy go rozbić na 2-3 mniejsze.

Metoda 5M — pięć kategorii przyczyn

Metoda 5M to standardowy zestaw pięciu kategorii przyczyn stosowanych w produkcji. Każda kategoria nazwy zaczyna się literą „M" — stąd nazwa. To najpopularniejszy schemat dla diagramów Ishikawy w branży przemysłowej.

Sześć kategorii pamięta się łatwo dzięki angielskiej memotechnice: Man, Method, Material, Machine, Measurement — wszystkie zaczynają się literą M.

Rozszerzenia: 6M, 7M, 8M i warianty branżowe

Klasyczne 5M dla wielu współczesnych problemów to za mało. Dlatego rozwinęły się rozszerzone wersje — każda dodaje kategorię, która okazała się istotna w określonych branżach lub kontekstach.

W praktyce produkcyjnej 80% diagramów używa 5M lub 6M. Pozostałe warianty pojawiają się rzadziej, w specyficznych kontekstach. Dobra praktyka: nie dodawaj kategorii „na zapas". Lepiej skoncentrować się na pięciu wartościowych niż rozcieńczać siedmioma.

3 rodzaje diagramów Ishikawy

Mało kto wie, że Kaoru Ishikawa zaproponował nie jeden, ale trzy typy diagramów — każdy dostosowany do innego rodzaju problemu. Wybór właściwego typu decyduje o jakości analizy.

1. Dispersion Analysis Diagram

Najpopularniejszy typ — to ten, który zwykle jest pokazywany w podręcznikach. Stosuje się, gdy badamy zmienność wyniku (np. „dlaczego średnica wałka ma rozrzut większy niż założony?"). Każda gałąź to potencjalne źródło zmienności. Idealna współpraca z SPC — diagram pomaga zdefiniować, gdzie szukać sygnałów statystycznych.

2. Process Classification Diagram

Stosuje się, gdy problem występuje w jakimś etapie procesu, ale nie wiemy w którym. Główne ości to wówczas etapy procesu (np. cięcie → tłoczenie → spawanie → lakierowanie → montaż), a w każdej gałęzi konkretne potencjalne przyczyny związane z tym etapem. Ten typ jest niedoceniany — bywa wręcz bardziej praktyczny niż klasyczny dispersion w problemach montażowych.

3. Cause Enumeration Diagram

To czysta burza mózgów — zespół wymienia wszystkie możliwe przyczyny bez ograniczania ich do z góry zdefiniowanych kategorii. Dopiero potem grupowane są w gałęzie. Sprawdza się przy problemach nowych, gdy nie wiadomo nawet jakie kategorie zastosować. Ryzyko: chaos i brak struktury — wymaga doświadczonego moderatora.

Jak zrobić diagram Ishikawy — 6 kroków

Tworzenie diagramu Ishikawy to praca zespołowa, nie indywidualna. Pojedyncza osoba siedząca przy biurku stworzy diagram, ale ten diagram będzie odzwierciedlał jej własną perspektywę — nie zbiorową wiedzę o problemie. Klasyczny zespół: 4-8 osób z różnych ról (operator, mistrz, technolog, jakość, UR).

Krok 1 — sformułuj problem precyzyjnie

„Problem jakościowy" to za mało. Dobrze sformułowany problem zawiera dane: co dokładnie, gdzie, kiedy, jak często, w jakiej skali. Przykład: „wskaźnik braków pęknięć na detalu X-247 wzrósł z 0,8% do 3,2% w II zmianie linii C, od poniedziałku 5.05.2026".

Krok 2 — narysuj szkielet diagramu

Tablica, flipchart lub digitalne narzędzie. Problem po prawej (głowa), pozioma linia (kręgosłup), kategorie ości skośnie. Na tym etapie tylko 5-6 kategorii (5M/6M) — pod-ości nie.

Krok 3 — burza mózgów w każdej kategorii

Zespół po kolei przechodzi przez każdą kategorię i wymienia możliwe przyczyny. Nie ocenia, nie odrzuca — pierwsza runda to akumulacja pomysłów. Moderator zapisuje wszystko.

Krok 4 — pytanie „dlaczego" do każdej gałęzi

Dla każdej zidentyfikowanej przyczyny zespół pyta „dlaczego" 2-3 razy, by dotrzeć głębiej. To miniaturowa wersja metody 5 Why wewnątrz diagramu.

Krok 5 — priorytetyzacja

Z 30-50 wymienionych przyczyn zespół wybiera 3-5 najbardziej prawdopodobnych. Najczęstsze metody priorytetyzacji: głosowanie zespołu, macierz prawdopodobieństwo × wpływ, albo dane historyczne.

Krok 6 — weryfikacja danymi

Najważniejszy krok, który jest najczęściej pomijany. Diagram pokazuje hipotezy — dane mówią, która jest faktem. Sprawdzenie wybranych przyczyn wymaga: kart kontrolnych (SPC), eksperymentu, analizy korelacji, obserwacji na hali. Tylko po weryfikacji można uznać przyczynę za źródłową i działać.

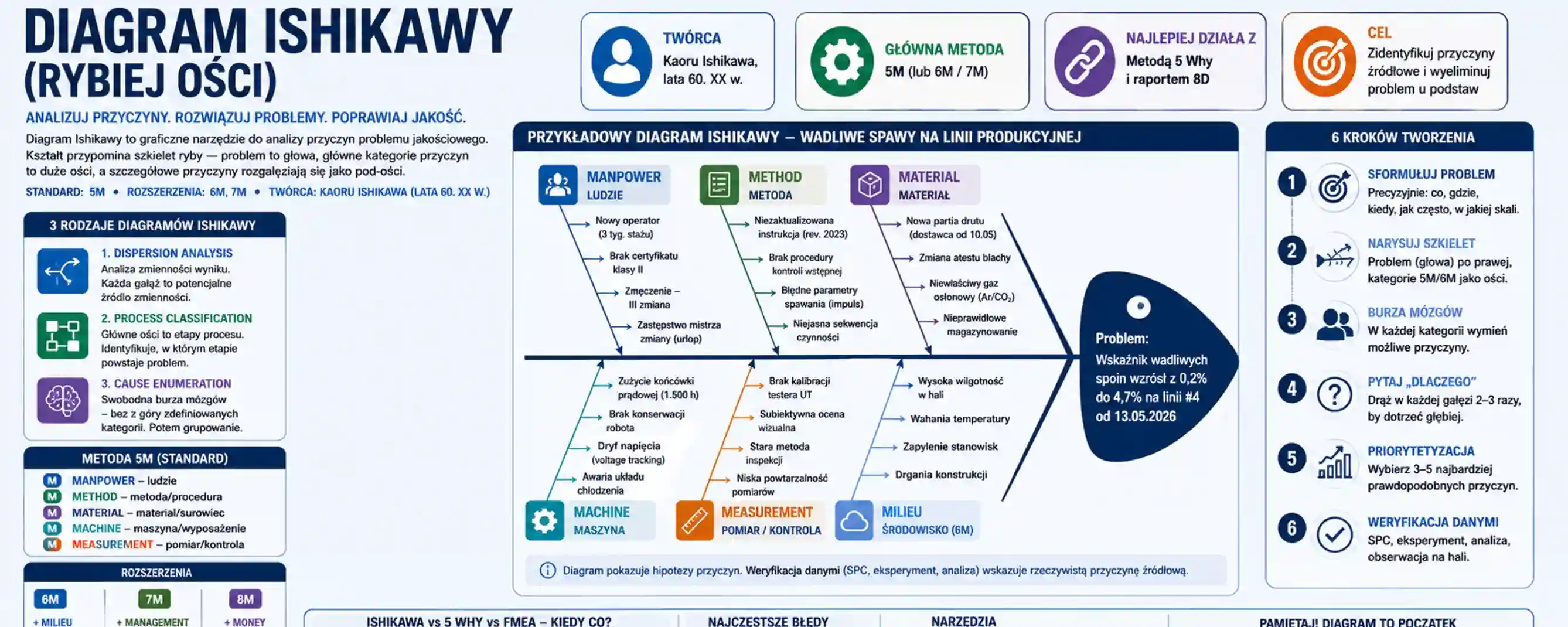

Praktyczny przykład — wadliwe spawy na linii motoryzacyjnej

Kompletne ćwiczenie pokazujące diagram Ishikawy w pracy. Scenariusz: zakład Tier-1 produkujący elementy karoserii dla OEM motoryzacyjnego. Od trzeciej zmiany w środę inspekcja końcowa zgłasza pojawienie się pęknięć w spoinach na detalu C-187 — z poziomu 0,2% wzrost do 4,7%. Zespół utworzony: kierownik produkcji, mistrz zmiany, technolog spawania, inżynier jakości, dwóch operatorów linii.

Burza mózgów — wyniki w każdej z 5 kategorii

Priorytetyzacja (Krok 5)

Zespół po dyskusji wskazał trzy najbardziej prawdopodobne hipotezy:

• H1: nowa partia drutu spawalniczego (Material) — zmiana zbiegła się czasowo z pojawieniem problemu
• H2: zużycie końcówki prądowej (Machine) — 1.500 godz. pracy zbliża się do limitu wymiany
• H3: błędne ustawienie parametrów przez nowego operatora (Manpower + Method)

Weryfikacja danymi (Krok 6)

Zespół podjął trzy działania:

• Pobranie próbek poprzedniej i nowej partii drutu — analiza chemiczna (Lab)
• Pomiar końcówki prądowej i wymiana na nową — test 100 spoin
• Audyt parametrów spawalniczych vs. dokumentacja techniczna

Wynik: analiza chemiczna potwierdziła zwiększoną zawartość siarki w nowej partii drutu (0,038% vs. norma 0,025%). H1 została potwierdzona jako przyczyna źródłowa. Wymiana partii drutu plus stała kontrola dostaw rozwiązała problem. Zespół zaproponował też H2 jako planowaną działalność prewencyjną.

To klasyczna demonstracja, dlaczego diagram Ishikawy potrzebuje weryfikacji danymi: z pięciu kategorii i piętnastu przyczyn faktyczną przyczyną źródłową była jedna konkretna gałąź. Bez systematycznej analizy zespół mógłby zacząć od H2 lub H3 i stracić tygodnie.

Ishikawa vs 5 Why vs FMEA — kiedy co

Trzy najczęściej mylone narzędzia jakościowe. Każde z nich rozwiązuje inny problem i stosowanie ich zamiennie prowadzi do nieefektywnej analizy.

Praktyczna sekwencja w pracy z reklamacją: Diagram Ishikawy → 5 Why w najmocniejszej gałęzi → weryfikacja danymi (SPC, eksperyment) → udokumentowanie w raporcie 8D → aktualizacja FMEA, by problem nie powrócił.

Najczęstsze błędy przy tworzeniu diagramu

Sześć błędów, które najczęściej psują wartość diagramu Ishikawy — i są naprawialne.

1. Niejasne sformułowanie problemu

„Słaba jakość" zamiast „wskaźnik braków X w procesie Y w okresie Z". Bez precyzji każda kategoria zbiera setki nieistotnych przyczyn.

2. Pomijanie weryfikacji danymi

Najczęstsza pułapka. Zespół tworzy diagram, wybiera „najprawdopodobniejszą" przyczynę i wdraża działanie. Bez sprawdzenia. Wynik: problem wraca, bo prawdziwa przyczyna była gdzie indziej.

3. Wybór bezpiecznych kategorii (najczęściej Manpower)

„To wina ludzi" jest łatwym i często fałszywym wnioskiem. Statystyki pokazują, że 70-80% problemów ma przyczyny systemowe (Method, Machine, Material), a nie ludzkie. Dobra Ishikawa równomiernie rozkłada uwagę na wszystkie kategorie.

4. Pojedyncza osoba zamiast zespołu

Diagram zrobiony przez inżyniera jakości na własną rękę pomija perspektywę operatora i mistrza. Strata 50-70% wartości narzędzia.

5. Brak hierarchii pod-ości

15 przyczyn na każdej gałęzi bez hierarchii (przyczyna → przyczyna przyczyny) tworzy chaos. Dobrze zorganizowany diagram ma 2-3 poziomy zagłębienia w każdej gałęzi.

6. Diagram jako cel, nie środek

„Zrobiliśmy Ishikawę" — to ma być początek, nie koniec analizy. Bez planu działania i weryfikacji diagram trafia do szuflady.

Narzędzia: papier vs Miro, Canva, Lucidchart

Diagram Ishikawy można zrobić na każdym medium — od kartki papieru po zaawansowane narzędzia kolaboracyjne. Wybór zależy od kontekstu pracy zespołu i potrzeby dokumentacji.

Ostatnia kategoria — Ishikawa zintegrowana z systemem MES — to nowy trend. Gdy SPC sygnalizuje odchylenie procesu, system automatycznie generuje wstępny diagram z danymi (parametry maszyny, partia surowca, operator, czas pomiaru), zostawiając zespołowi tylko pracę myślową. Skraca czas analizy z godzin do minut.

Słowniczek pojęć

FAQ — najczęściej zadawane pytania

Co to jest diagram Ishikawy?
Diagram Ishikawy (diagram rybiej ości, fishbone diagram) to wizualne narzędzie analizy przyczynowo-skutkowej. Pokazuje wszystkie potencjalne przyczyny problemu w usystematyzowany sposób — od ogółu (kategorie 5M) do szczegółu (konkretne przyczyny). Należy do siedmiu klasycznych narzędzi jakości.

Dlaczego nazywa się rybia ość?
Z powodu kształtu. Problem znajduje się po prawej stronie (głowa ryby), główna pozioma linia to kręgosłup, a kategorie przyczyn rozchodzą się skośnie jak ości szkieletu. W literaturze angielskojęzycznej narzędzie nazywa się fishbone diagram, w polskiej — diagramem rybiej ości.

Jakie są kategorie 5M w diagramie Ishikawy?
Pięć standardowych kategorii to: Manpower (człowiek/ludzie), Method (metoda/procedura), Material (materiał/surowiec), Machine (maszyna/wyposażenie) i Measurement (pomiar/kontrola). Każda nazwa zaczyna się literą M — stąd metoda 5M. Rozszerzenia: 6M dodaje Milieu (środowisko), 7M dodaje Management.

Jakie są 4 kategorie diagramu rybiej ości?
Diagram nie ma 4 kategorii — klasyczna wersja ma 5 lub 6 kategorii (5M / 6M). Niektóre źródła błędnie podają 4 kategorie, mając na myśli wariant 4P stosowany w usługach (People, Process, Place, Procedures). Dla produkcji standard to 5M, dla usług — 4P.

Czym różni się diagram Ishikawy od metody 5 Why?
Diagram Ishikawy daje szerokie spojrzenie — pokazuje wszystkie możliwe przyczyny w kilku kategoriach. Metoda 5 Why daje głębokie spojrzenie — drąży w jedną wybraną przyczynę pytając „dlaczego" kilkukrotnie. Najlepiej stosować je sekwencyjnie: najpierw Ishikawa (szerokość), potem 5 Why w wybranej gałęzi (głębokość).

Czym różni się diagram Ishikawy od FMEA?
Diagram Ishikawy jest reaktywny — analizuje przyczyny problemu, który już wystąpił. FMEA jest prewencyjna — identyfikuje potencjalne ryzyka przed wdrożeniem produktu lub procesu, by im zapobiec. W praktyce stosuje się je razem: Ishikawa analizuje aktualny problem, FMEA aktualizuje się, by nie powtórzył się.

Jak zrobić diagram Ishikawy?
6 kroków: 1) precyzyjne sformułowanie problemu, 2) narysowanie szkieletu z kategoriami 5M, 3) burza mózgów w każdej kategorii, 4) zadanie pytania „dlaczego" w wybranych gałęziach, 5) priorytetyzacja 3-5 najbardziej prawdopodobnych przyczyn, 6) weryfikacja danymi (SPC, eksperyment, obserwacja na hali). Praca zawsze zespołowa, 4-8 osób z różnych ról.

Czy diagram Ishikawy wystarczy do rozwiązania problemu?
Nie. Diagram pokazuje hipotezy potencjalnych przyczyn — nie udowadnia, która jest faktyczna. Po Ishikawie potrzebna jest weryfikacja danymi (karty kontrolne SPC, eksperyment, analiza partii surowca). Dopiero po weryfikacji można uznać przyczynę za źródłową i skutecznie zaplanować działanie korygujące.
