Was ist IoT-Integration in der Fertigung?

IoT-Integration (Industrial Internet of Things) in der Fertigung bedeutet: Maschinen, Steuerungen und Sensoren werden über Gateways und standardisierte Protokolle mit einem übergeordneten System verbunden, typischerweise einem MES oder einer Cloud-Plattform. Ziel ist es, Maschinendaten automatisch zu erfassen und in Echtzeit für Kennzahlen, Dashboards und Analysen verfügbar zu machen. Wie das im Alltag aussieht, beschreibt der Beitrag zur Echtzeitüberwachung in der Fertigung.

Der Begriff klingt nach Zukunftstechnologie. In der Praxis ist IoT-Integration ein Anbindungsprojekt: Ein Gateway wird an einer Maschine installiert, liest digitale Signale oder OPC-UA-Variablen aus und sendet die Daten an eine Plattform. Kein Eingriff in die SPS, keine Produktionsunterbrechung. Die Maschine läuft weiter, während die Daten zum ersten Mal sichtbar werden.

Dieser Artikel erklärt, wie IoT-Integration in der Fertigung technisch funktioniert, welche Protokolle und Gateways zum Einsatz kommen, was den Unterschied zwischen Consumer-IoT und Industrial IoT ausmacht und was sich durch die Anbindung konkret verändert.

Industrial IoT vs. Consumer IoT

IoT ist nicht gleich IoT. Ein Temperatursensor in einem Smart Home und ein IoT-Gateway an einer Spritzgussmaschine haben wenig gemeinsam. Die Anforderungen in der Fertigung sind grundlegend anders:

Kriterium	Consumer IoT	Industrial IoT (IIoT) in der Fertigung
Datenvolumen	Wenige Datenpunkte pro Minute (Temperatur, Feuchtigkeit)	Tausende Datenpunkte pro Sekunde (Taktsignale, Prozessparameter, Alarme)
Latenz	Sekunden bis Minuten akzeptabel	Sekundengenau. Stillstände und Alarme müssen sofort sichtbar sein
Verfügbarkeit	Ausfälle sind akzeptabel (Thermostat fällt 10 Minuten aus)	24/7-Betrieb. Die Produktion steht nicht still, wenn das Netzwerk wackelt
Protokolle	WiFi, Bluetooth, Zigbee, HTTP	OPC UA, MQTT, Modbus TCP, PROFINET, digitale I/O-Signale
Sicherheit	Standardverschlüsselung	OT-Security: Netzwerksegmentierung, keine direkte Internetverbindung der Maschine, Gateway als Vermittler
Datenquelle	Eigenständige Sensoren	Maschinensteuerungen (SPS), die nie für Datenübertragung an externe Systeme vorgesehen waren

Das zentrale Problem in der Fertigung ist nicht die Sensorik. Die Maschinen haben bereits Steuerungen, die Takte zählen, Alarme melden und Prozesswerte überwachen. Das Problem ist, diese Daten aus der Maschine herauszubekommen, ohne in die SPS einzugreifen und ohne die Produktion zu stören.

Wie IoT-Integration technisch funktioniert

Die Architektur einer IoT-Integration in der Fertigung besteht aus drei Schichten:

Schicht	Was passiert	Komponenten	Beispiel
1. Datenerfassung (Maschine)	Maschinensignale werden abgegriffen. Bei modernen Steuerungen per OPC UA, bei älteren Anlagen per digitalem I/O-Signal	OPC-UA-Connector, DI-Gateway (digitaler Eingang), analoge Eingänge für Prozesswerte	CNC-Bearbeitungszentrum mit Siemens S7-1500: OPC UA liest Taktsignal, Stillstandsgrund und Alarme. Stanzautomat von 1998: DI-Gateway greift Taktsignal und Betriebsanzeige ab
2. Datentransport (Gateway)	Das Gateway sammelt die Signale, wandelt sie in ein standardisiertes Format um und sendet sie an die Cloud-Plattform	IoT-Gateway mit LTE, WLAN oder Ethernet. Protokoll: MQTT oder HTTPS	IXON IoT-Gateway sendet Maschinendaten per MQTT über LTE an Microsoft Azure. Kein Werksnetzwerk nötig
3. Datenverarbeitung (Plattform)	Die Cloud-Plattform empfängt die Rohdaten, berechnet Kennzahlen (OEE, Verfügbarkeit, Leistung, Qualität) und stellt sie auf Dashboards dar	Cloud-MES, Datenbank, Echtzeit-Dashboards, Alarmierung, API für ERP-Integration	SYMESTIC Cloud-MES auf Azure: OEE-Berechnung in Echtzeit, Stillstandsanalysen, automatische Benachrichtigung bei Grenzwertüberschreitung

Der entscheidende Punkt: Das Gateway ist der Vermittler zwischen der OT-Welt (Operational Technology, also Maschinensteuerungen) und der IT-Welt (Cloud, MES, ERP). Die Maschine hat keinen direkten Internetzugang. Das Gateway kommuniziert nach außen, die Maschine kommuniziert nur mit dem Gateway.

Protokolle und Anbindungsmethoden im Vergleich

Welches Protokoll zum Einsatz kommt, hängt von der Maschine ab, nicht von einer strategischen Entscheidung am Whiteboard:

Protokoll / Methode	Einsatzbereich	Vorteile	Einschränkungen
OPC UA	Moderne Steuerungen (Siemens S7-1500, Beckhoff TwinCAT, etc.)	Standardisiert, verschlüsselt, semantisch. Zugriff auf alle SPS-Variablen ohne SPS-Programmierung	Nur bei Steuerungen verfügbar, die OPC UA nativ unterstützen. Ältere Anlagen haben keinen OPC-UA-Server
MQTT	Datentransport vom Gateway in die Cloud	Leichtgewichtig, zuverlässig auch bei instabilen Verbindungen (Publish/Subscribe), geringer Bandbreitenbedarf	Kein Maschinenprotokoll. MQTT transportiert Daten, liest sie aber nicht aus der Steuerung
Digitale I/O-Signale	Bestandsanlagen ohne digitale Schnittstelle	Funktioniert bei jeder Maschine. Taktsignal, Stillstandssignal, Betriebsanzeige werden direkt abgegriffen	Nur Basisdaten (Maschine läuft / steht, Stückzahl). Keine Prozessparameter, keine Alarmmeldungen
REST API	Anbindung an ERP, QMS, Instandhaltungssoftware	Standardisiert, bidirektional. Aufträge vom ERP ins MES, Rückmeldungen vom MES ins ERP	Nicht für Maschinenanbindung geeignet. Zu langsam für Echtzeit-Signale

In der Praxis kommen in einem Maschinenpark fast immer mehrere Methoden gleichzeitig zum Einsatz. Moderne Anlagen per OPC UA, ältere Maschinen per DI-Gateway, ERP-Integration per REST API. Eine IoT-Plattform muss alle drei beherrschen.

Was sich durch IoT-Integration konkret verändert

Bereich	Ohne IoT-Integration	Mit IoT-Integration
Maschinenstatus	Nur sichtbar, wenn jemand physisch an der Maschine steht. Schichtführer geht durch die Halle und prüft, welche Maschine läuft	Jede Maschine meldet ihren Status in Echtzeit. Werksmonitor zeigt alle Anlagen auf einem Bildschirm. Stillstände werden in Sekunden sichtbar
Stillstandsanalyse	Stillstände werden im Schichtbericht geschätzt. Ursachen werden aus dem Gedächtnis rekonstruiert	Jeder Stillstand wird sekundengenau erfasst, automatisch kategorisiert (technisch/organisatorisch) und der Top-Stillstandsursache zugeordnet
Maschinendatenerfassung	Manuell: Strichlisten, Excel, Schichtberichte. OEE wird geschätzt, typischerweise 5-15 Prozentpunkte zu hoch	Automatisch: Jeder Takt wird gezählt, jede Abweichung von der Soll-Taktzeit erkannt. OEE wird sekundengenau berechnet
Werksvergleich	Jedes Werk hat eigene Kennzahlen, eigene Definitionen, eigene Excel-Formate. Vergleichbarkeit ist nicht gegeben	Alle Werke auf einer Plattform, identische KPI-Definitionen, identische Dashboards. Standortübergreifendes Reporting in Echtzeit
ERP-Rückmeldung	Manuelle BDE-Eingabe am Terminal nach Schichtende. Verzögerung Stunden bis Tage	Automatische Rückmeldung von Stückzahlen, Zeiten und Stillständen ans ERP. Bidirektional per REST API oder IDoc

Praxis: Wie IoT-Integration in der Fertigung umgesetzt wird

Bei Meleghy Automotive (Automobilzulieferer, Umform-, Füge- und Beschichtungsprozesse, Werke in Deutschland, Spanien, Tschechien und Ungarn) wurde die IoT-Integration konzernweit aufgebaut. Die OEE-Erfassung erfolgt an den wichtigsten Prozessschritten in allen Werken. Bidirektionale Anbindung an SAP R3 über ABAP IDoc: Maschinenzyklen werden Fertigungsaufträgen zugeordnet, Rückmeldungen fließen automatisch ins ERP. Zusätzlich bidirektionale Anbindung an CASQ-it (Böhme & Weihs) um Stichproben zu triggern. Der modulare Baukasten ermöglichte die eigenständige Skalierung durch Meleghy. Ergebnis: Skalierung von einem Werk auf vier Werke innerhalb von 6 Monaten, 10 % weniger Stillstände und 7 % bessere Ausbringung.

Entscheidend war nicht die Technologie, sondern die Geschwindigkeit: Erste Maschine innerhalb von Stunden live, erste belastbare Kennzahlen innerhalb von Tagen, werksweiter Rollout innerhalb von Wochen bis Monaten.

Häufige Fragen zur IoT-Integration in der Fertigung

Braucht man für IoT-Integration ein Werksnetzwerk?
Nicht zwingend. IoT-Gateways können Daten per LTE direkt in die Cloud senden. Das ist besonders bei Bestandsanlagen ein Vorteil, wo kein Ethernet-Anschluss in der Nähe der Maschine liegt. Bei Klocke (Pharma-Verpackung) sind alle Linien über DI-Gateways ohne LAN-Infrastruktur angebunden. Das Gateway nutzt LTE, die Daten gehen direkt an die Cloud-Plattform.

Was ist der Unterschied zwischen einem IoT-Gateway und einem Edge-Device?
Ein IoT-Gateway sammelt Maschinensignale und sendet sie an eine Cloud-Plattform. Ein Edge-Device verarbeitet Daten zusätzlich lokal, z.B. Pufferung bei Verbindungsabbrüchen oder Vorverarbeitung von Signalen. In der Praxis verschwimmen die Grenzen: Die meisten modernen Gateways können beides. Für die MES-Anbindung in der Fertigung ist die Cloud-Verarbeitung der Standard, weil dort die Kennzahlberechnung, das Reporting und die Dashboards laufen.

Können alte Maschinen per IoT angebunden werden?

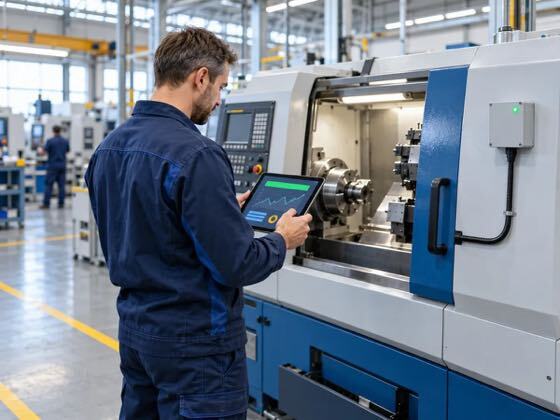

Ja. Maschinen ohne digitale Schnittstelle werden über ein IoT-Gateway mit digitalem Eingang angebunden. Das Gateway greift ein einfaches Signal ab (Taktsignal, Betriebsanzeige, Relaiskontakt) und sendet es in die Cloud. Kein SPS-Eingriff, keine Produktionsunterbrechung. Die Installation dauert 2-4 Stunden pro Maschine. Aus den Erfahrungen mit über 15.000 Maschinenanbindungen lässt sich sagen: Es gibt praktisch keine Maschine, die sich nicht anbinden lässt.

Wie wird die OT-Security bei IoT-Integration sichergestellt?
Das Grundprinzip: Die Maschine hat keinen direkten Internetzugang. Das Gateway ist der einzige Kommunikationspartner nach außen. Die Verbindung vom Gateway zur Cloud ist verschlüsselt (TLS). Das Maschinennetzwerk (OT) und das Unternehmensnetzwerk (IT) bleiben getrennt. Netzwerksegmentierung und Firewalls stellen sicher, dass kein Zugriff vom Internet auf die Maschinensteuerung möglich ist.

Was kostet IoT-Integration in der Fertigung?
Das hängt vom Ansatz ab. Ein klassisches Integrationsprojekt mit eigenem Edge-Server, Middleware und individueller Programmierung kostet schnell fünf- bis sechsstellig und dauert Monate. Ein Cloud-MES mit integrierter IoT-Anbindung arbeitet im SaaS-Modell: monatliche Gebühr pro Anlage.
