MES-Funktionen nach VDI 5600: Die 7 Kernaufgaben im Überblick

Definition

Die Funktionen eines Manufacturing Execution Systems (MES) orientieren sich am Standard VDI 5600 der VDI/VDE-Gesellschaft. Die Richtlinie definiert sieben Kernaufgaben, die ein MES in der Fertigung abdecken muss – von der Feinplanung über die Datenerfassung bis zum Qualitätsmanagement. Dieser Artikel beschreibt jede Funktion im Detail: was sie leistet, welche Daten sie nutzt und welchen konkreten Nutzen sie in der Praxis bringt.

Für den umfassenden MES-Überblick mit Architektur, Nutzen und Trends: MES – Definition, Funktionen und Nutzen.

Für den Vergleich von MES-Anbietern und Kosten: MES Software – Anbieter, Funktionen und Kosten im Vergleich.

1. Feinplanung und Feinsteuerung

Die Feinplanung übersetzt die Grobplanung des ERP-Systems in konkrete, ausführbare Arbeitsaufträge auf dem Shopfloor. Während das ERP vorgibt, welches Produkt in welcher Menge bis wann gefertigt werden soll, berechnet das MES wie das geschieht: In welcher Reihenfolge laufen die Aufträge? Auf welcher Maschine? Mit welchem Werkzeug? Und mit welchem Personal?

Was Feinplanung im MES konkret bedeutet

Reihenfolgeoptimierung: Das MES ordnet Aufträge so an, dass Rüstwechsel minimiert werden. Wenn drei Aufträge dasselbe Werkzeug benötigen, plant das MES sie hintereinander – statt zwischendurch umzurüsten. In der Praxis spart das 10 bis 30 Prozent der Rüstzeit.

Kapazitätsabgleich: Verfügbare Maschinenkapazitäten, Personalverfügbarkeit und Materialbereitstellung werden in Echtzeit abgeglichen. Wenn eine Maschine ungeplant ausfällt, plant das MES die betroffenen Aufträge automatisch um – auf eine alternative Maschine oder eine spätere Schicht.

Terminüberwachung: Jeder Auftrag hat einen Soll-Endtermin. Das MES vergleicht den Fortschritt in Echtzeit mit dem Plan und warnt frühzeitig, wenn ein Termin gefährdet ist. Die Produktionsleitung kann eingreifen, bevor der Liefertermin beim Kunden gerissen wird.

Engpass-Erkennung: Die Feinplanung identifiziert Bottleneck-Maschinen und -Ressourcen. Wenn eine Maschine die Auslastungsgrenze erreicht, zeigt das MES dies und schlägt Maßnahmen vor: Schichtverlängerung, Auftragsverlagerung oder Priorisierung.

Abgrenzung zur ERP-Planung

ERP plant in Tagen und Wochen. MES plant in Stunden und Minuten. ERP kennt keine Maschinenzustände – wenn eine Maschine steht, merkt das ERP das erst über die verspätete Rückmeldung. Das MES weiß es in Echtzeit und reagiert sofort.

2. Datenerfassung (BDE und MDE)

Die Datenerfassung ist die Grundlage aller anderen MES-Funktionen. Ohne verlässliche Daten von der Maschine und aus dem Produktionsprozess gibt es keine OEE, keine Stillstandsanalyse, keine Auftrags-Rückmeldung und keine Qualitätsdokumentation.

Maschinendatenerfassung (MDE)

MDE erfasst technische Daten direkt an der Maschine: Laufzeiten, Stillstände, Zykluszeiten, Stückzahlen, Prozessparameter (Temperatur, Druck, Drehmoment) und Energieverbräuche. Die Erfassung erfolgt automatisch über Maschinenanbindung – OPC UA bei modernen Steuerungen, IoT-Gateways mit digitalen Signalen bei Bestandsanlagen.

Für den detaillierten Blick auf Maschinendatenerfassung: Maschinendatenerfassung (MDE) – Definition, Datenarten und Systeme.

Betriebsdatenerfassung (BDE)

BDE erweitert den Scope um organisatorische Daten: Auftragszuordnungen, Personalzeiten, Rüstzeiten pro Auftrag, Start-/Endzeiten von Arbeitsgängen, Qualitätsrückmeldungen und Ausschussgründe. BDE verknüpft die Maschinendaten mit dem Auftrag – so entsteht ein vollständiges Bild des Produktionsprozesses.

Für den detaillierten Blick auf Betriebsdatenerfassung: Betriebsdatenerfassung (BDE) – Definition, Datenarten und Integration.

Wie die Daten ins MES gelangen

Automatisch: Maschinenanbindung über OPC UA, PROFINET, Modbus oder digitale I/O-Signale über IoT-Gateways. Liefert Maschinenzustände, Zykluszeiten, Stückzahlen und Prozessparameter ohne manuellen Eingriff.

Semi-automatisch: Shopfloor-Terminals für Daten die nicht maschinell erfassbar sind – Auftragsanmeldung, Ausschussgründe, Qualitätsbewertungen, Personalzuordnung.

Entscheidend: Jede Datenerfassung muss in Echtzeit erfolgen. Daten die am Schichtende nachgetragen werden sind systematisch ungenau – manuelle OEE-Werte weichen typischerweise 10 bis 20 Prozentpunkte von automatisch gemessenen Werten ab.

Für den Vergleich von BDE-Software-Anbietern und Kosten: BDE Software – Systeme, Anbieter und Kosten.

3. Qualitätsmanagement

Das Qualitätsmanagement im MES stellt sicher, dass Produktqualität nicht erst am Ende der Fertigungskette geprüft wird, sondern prozessbegleitend überwacht und dokumentiert.

Inline-Qualitätsüberwachung

Das MES erfasst qualitätsrelevante Prozessparameter in Echtzeit: Temperaturen, Drücke, Drehmomente, Maßhaltigkeiten. Wenn ein Parameter den Toleranzbereich verlässt, löst das System einen Alarm aus – bevor Ausschuss produziert wird, nicht nachdem eine ganze Charge betroffen ist.

SPC (Statistical Process Control)

Regelkarten überwachen die Prozessstabilität. Das MES berechnet Kennwerte wie Cp und Cpk (Prozessfähigkeitsindizes) automatisch aus den erfassten Prozessdaten. Trendabweichungen werden erkannt bevor sie zu Ausschuss führen – das ist der Kern der statistischen Prozessregelung.

Prüfplanung und Prüfaufträge

Das MES steuert, wann welche Prüfungen durchzuführen sind: Erstmusterprüfung bei Auftragsstart, stichprobenartige Zwischenprüfungen, 100%-Prüfung bei sicherheitskritischen Teilen. Prüfaufträge werden automatisch generiert und den zuständigen Mitarbeitern zugewiesen.

Traceability und Rückverfolgbarkeit

Jedes produzierte Teil oder jede Charge wird lückenlos dokumentiert: Welche Maschine, welcher Bediener, welche Prozessparameter, welches Material (Chargennummer), welche Prüfergebnisse. Bei einem Qualitätsproblem kann der Fehler in Minuten bis zur Ursache zurückverfolgt werden – statt in Tagen.

Reklamationsmanagement

Eingehende Reklamationen werden im MES dem betroffenen Auftrag, der Maschine und dem Zeitraum zugeordnet. Die vollständige Prozessdokumentation liegt sofort vor – Reaktionszeiten auf Kundenreklamationen sinken drastisch.

4. Betriebsmittelmanagement

Das Betriebsmittelmanagement verwaltet alle Maschinen, Werkzeuge und Hilfsmittel die in der Fertigung eingesetzt werden. Ziel ist die maximale Verfügbarkeit bei minimalen Kosten.

Maschinenmanagement

Das MES führt ein digitales Abbild jeder Maschine: Standort, Zustand, Betriebsstunden, Wartungshistorie, Qualifikation (welche Produkte können auf welcher Maschine gefertigt werden). Die Feinplanung nutzt diese Informationen, um Aufträge nur auf geeignete und verfügbare Maschinen zu verplanen.

Werkzeugmanagement

Werkzeuge haben begrenzte Standzeiten. Das MES überwacht die Nutzungsdauer jedes Werkzeugs und meldet, wenn ein Werkzeugwechsel fällig ist – bevor Qualitätsprobleme auftreten. Werkzeuglagerorte, Zuordnung zu Maschinen und Wartungszustand werden zentral verwaltet.

Instandhaltungsanbindung

Das MES liefert die Datenbasis für die Instandhaltung: Betriebsstunden, Schaltspiele, Störungshistorie, Vibrationstrends. Auf dieser Basis können Wartungsintervalle optimiert werden – von kalenderbasierter Wartung (alle 3 Monate) zu zustandsbasierter Wartung (wenn die Daten eine Veränderung zeigen).

5. Materialmanagement

Das Materialmanagement im MES stellt sicher, dass das richtige Material zur richtigen Zeit am richtigen Ort verfügbar ist.

Materialbereitstellung

Das MES berechnet aus den geplanten Aufträgen den Materialbedarf pro Maschine und Zeitfenster. Materialanforderungen werden automatisch an die Logistik übermittelt. Wenn ein Auftrag umgeplant wird, passt sich die Materialbereitstellung automatisch an.

Bestandsführung und WIP

Work-in-Progress (WIP) wird in Echtzeit verfolgt: Wo befindet sich welches Material im Fertigungsprozess? Wie viele Teile sind in der Warteschlange vor Maschine X? Wo staut sich Material? Diese Transparenz ermöglicht es, Durchlaufzeiten zu verkürzen und Bestände zu reduzieren.

Chargenverfolgung

In regulierten Branchen (Pharma, Lebensmittel, Automotive) ist die Chargenverfolgung Pflicht. Das MES ordnet jeder Charge die eingesetzten Materialien (mit Chargennummern der Vormaterialien), die Prozessparameter und die Prüfergebnisse zu – lückenlose Rückverfolgbarkeit vom Rohmaterial bis zum Fertigprodukt.

Materialverbrauchsanalyse

Soll-Ist-Vergleiche des Materialverbrauchs decken Verschwendung auf: Wenn für 1.000 Teile systematisch 5 Prozent mehr Material verbraucht wird als kalkuliert, zeigt das MES diese Abweichung – als Grundlage für Prozessverbesserungen.

6. Personalmanagement

Das Personalmanagement im MES ordnet Mitarbeiter den Produktionsprozessen zu und stellt sicher, dass Qualifikationsanforderungen und Kapazitäten berücksichtigt werden.

Personalzuordnung und Schichtplanung

Das MES weist Mitarbeiter Maschinen und Aufträgen zu – unter Berücksichtigung von Qualifikationen, Verfügbarkeit und Schichtmodell. Wenn ein Bediener für eine bestimmte Maschine zertifiziert sein muss (z.B. Schweißerprüfung), verhindert das System die Zuordnung nicht qualifizierten Personals.

Zeiterfassung und Leistungszuordnung

Arbeitszeiten werden auftragsbezogen erfasst: Wie viel Zeit hat Mitarbeiter X für Auftrag Y aufgewendet? Das ist die Grundlage für die Nachkalkulation und die verursachungsgerechte Kostenrechnung. Leistungsdaten (gefertigte Stückzahlen pro Zeiteinheit) ermöglichen objektive Produktivitätsvergleiche zwischen Schichten.

Qualifikationsmanagement

Das MES führt eine Qualifikationsmatrix: Welcher Mitarbeiter ist für welche Maschine, welches Produkt und welchen Prozess qualifiziert? Ablaufende Zertifizierungen werden automatisch gemeldet. Die Feinplanung berücksichtigt diese Qualifikationen bei der Auftragszuweisung.

7. Informationsmanagement

Das Informationsmanagement ist die Querschnittsfunktion die alle anderen MES-Funktionen verbindet. Es stellt sicher, dass die richtigen Informationen zur richtigen Zeit am richtigen Ort verfügbar sind.

Dashboards und Reporting

Echtzeitdaten aus allen MES-Funktionen werden in konfigurierbaren Dashboards zusammengeführt: OEE und Maschinenstatus für den Shopfloor, Auftragsfortschritt für die Produktionsleitung, Qualitätskennzahlen für das QM, Kostenanalysen für das Controlling. Jede Rolle sieht die für sie relevanten Informationen – ohne in verschiedenen Systemen suchen zu müssen.

Digitale Arbeitsanweisungen

Werker erhalten am Terminal oder Tablet die aktuelle Arbeitsanweisung für den laufenden Auftrag – inklusive Zeichnungen, Prüfanweisungen und Prozessparameter. Bei Produkt- oder Prozessänderungen wird die Anweisung zentral aktualisiert – der Werker arbeitet immer mit der aktuellen Version.

Digitales Schichtbuch

Schichtübergaben werden digital dokumentiert: offene Probleme, laufende Maßnahmen, besondere Vorkommnisse. Die nachfolgende Schicht hat sofort Zugriff auf alle relevanten Informationen – statt auf mündliche Übergaben oder handgeschriebene Notizen angewiesen zu sein.

ERP-Integration

Das Informationsmanagement steuert den bidirektionalen Datenaustausch mit dem ERP: Aufträge kommen vom ERP, Rückmeldungen (Mengen, Zeiten, Qualität) gehen ans ERP zurück. Standards wie ISA-95 (IEC 62264) definieren die Schnittstelle zwischen MES (Level 3) und ERP (Level 4).

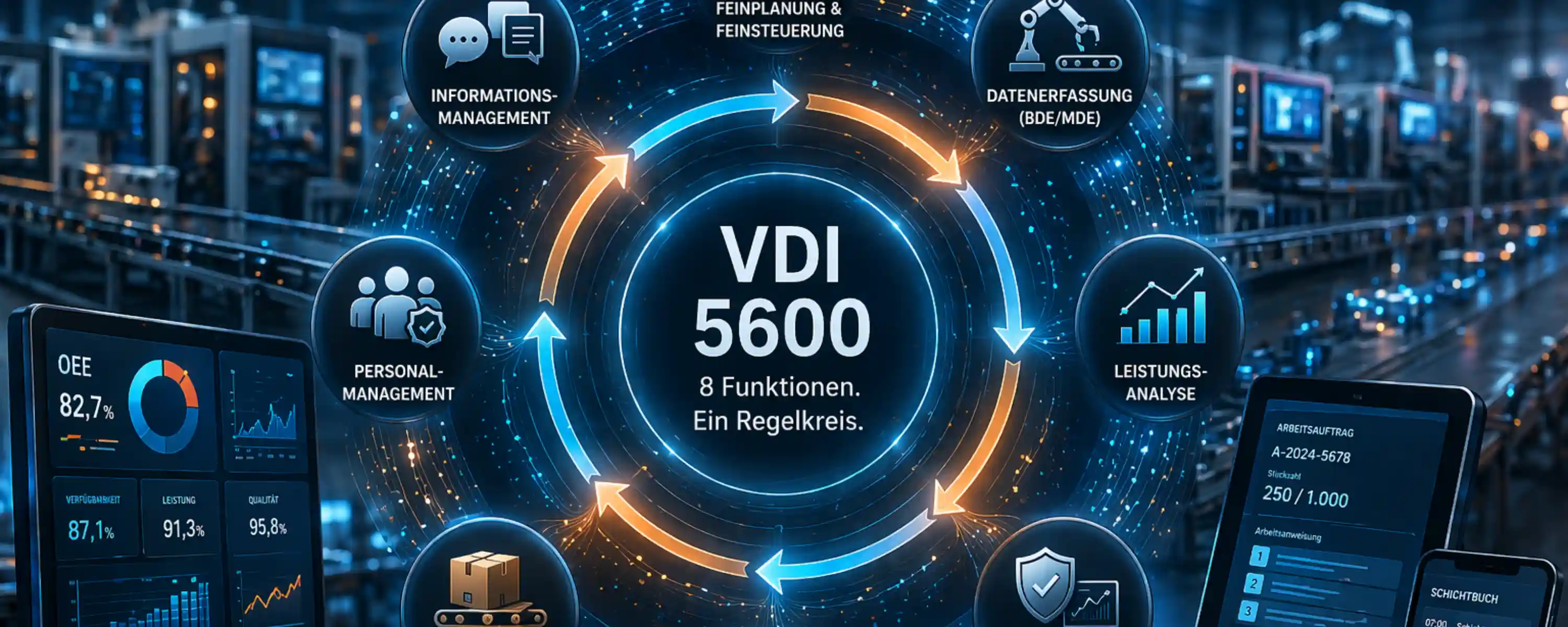

Wie die Funktionen zusammenwirken

Die sieben Funktionen sind keine isolierten Module – sie bilden einen geschlossenen Regelkreis:

Feinplanung erzeugt Aufträge → Datenerfassung meldet den Fortschritt → Qualitätsmanagement prüft die Ergebnisse → Betriebsmittelmanagement stellt Maschinenverfügbarkeit sicher → Materialmanagement liefert das Material → Personalmanagement ordnet die Mitarbeiter zu → Informationsmanagement macht alles sichtbar → die Feinplanung reagiert auf Abweichungen.

Dieser Regelkreis läuft in Echtzeit. Jede Abweichung in einer Funktion wirkt sich sofort auf die anderen aus – und das MES reagiert automatisch: Ein ungeplanter Maschinenstillstand (Betriebsmittelmanagement) führt zur Umplanung des Auftrags (Feinplanung), zur Benachrichtigung der Instandhaltung (Betriebsmittelmanagement), zur Anpassung der Materialbereitstellung (Materialmanagement) und zur Dokumentation im Dashboard (Informationsmanagement).

Häufig gestellte Fragen zu MES-Funktionen

Was sind die Kernfunktionen eines MES nach VDI 5600?

Die VDI 5600 definiert sieben Kernfunktionen: Feinplanung und Feinsteuerung, Datenerfassung (BDE/MDE), Qualitätsmanagement, Betriebsmittelmanagement, Materialmanagement, Personalmanagement und Informationsmanagement. Zusammen bilden sie einen geschlossenen Regelkreis für die Echtzeitsteuerung der Fertigung.

Was ist der Unterschied zwischen MES-Feinplanung und ERP-Planung?

ERP plant in Tagen und Wochen auf Basis von Aufträgen und Kapazitäten. MES-Feinplanung plant in Stunden und Minuten auf Basis von Echtzeit-Maschinenzuständen, Personalverfügbarkeit und Materialbereitstellung. Das MES reagiert auf ungeplante Ereignisse (Maschinenstillstand, Materialengpass) in Echtzeit – das ERP erfährt davon erst über die Rückmeldung.

Braucht ein MES alle sieben Funktionen?

Nicht jedes Unternehmen nutzt alle Funktionen von Anfang an. Der typische Einstieg ist Datenerfassung (MDE/BDE) und Informationsmanagement (Dashboards). Feinplanung, Qualitäts- und Materialmanagement werden aktiviert wenn der Bedarf wächst. Cloud-native MES-Plattformen ermöglichen diesen schrittweisen Ausbau ohne Systemwechsel.

Was bedeutet VDI 5600?

VDI 5600 ist die Richtlinie der VDI/VDE-Gesellschaft für Mess- und Automatisierungstechnik, die den Funktionsumfang von Manufacturing Execution Systems standardisiert. Sie definiert die sieben Kernaufgaben und die Schnittstellen zu ERP (ISA-95) und Shopfloor. Die Richtlinie gilt als maßgeblicher Standard für MES im deutschsprachigen Raum.
